LS接触器工作原理和性能

作者:天正客服 来源:未知 发表时间:2020-03-11 浏览:

随着科技发展,人们在工作生活中与各式各样电器接触越来越频繁,用电安全也成为了生命安全的首要关注事项。电路中用电器在过流、过载时能够及时断电,保护人身安全及电器。交流接触器在日常中使用比较多,现在小编和您一起了解一下LS品牌交流接触器工作原理。

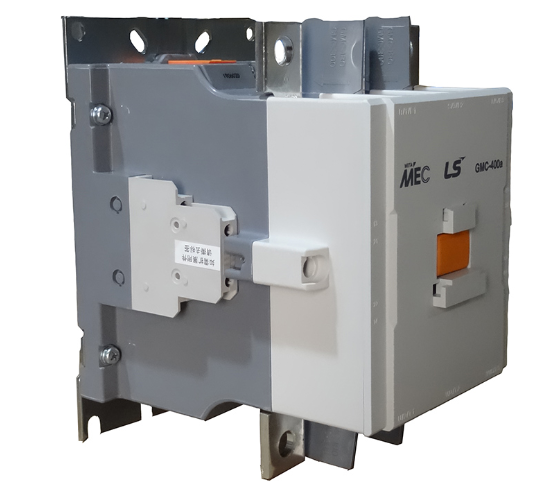

LS接触器工作原理和性能

LS接触器主要组成部分

LS接触器主要组成部分动铁心,静铁心,动静触点,塑料外壳等这些配件组成一个接触器。

LS产电交流接触器的工作原理

【当线圈通电时,静铁芯产生电磁吸力将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时动作,主触点闭合,与主触点机械相连的辅助常闭触点断开,辅助常开触点闭合,从而接通电源,当线圈断电时吸力消失。铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开。和主触点机械相连的辅助常闭触点闭合。辅助常开触点断开,从而切断电源】

LS交流接触器系列线圈分类

接触器线圈有两种,即交流线圈和直流线圈。交流线圈常用AC24;AC110V;AC220V;AC380在接线圈电压的时候一定要注意线圈的伏数,要是接错线圈电压最终的结果是线圈烧毁,铁心无法动作。直流线圈我们常用的有DC24;DC110;DC220V这三种规格,要注意的是不能把交流电接在直流上。
