TD和TS内部附件选型知识简介（一）

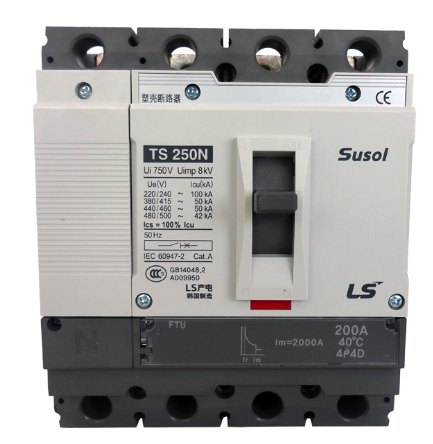

关于塑壳断路器在实际应用选型时有诸多事项需要了解。在此天正恒业以TD,TS系列塑壳断路器为例和您一起做分享

塑壳断路器内部附件选型注意事项：

1、在所有的附件在16-800安培产品上均可安装

2、报警触点（AL）当断路器因过载，短路，欠压，受到外部分励信号货被按下脱口按钮而跳闸时可以控制外部光电报警系统工作。

它在自动化系统中特别有用，可以把故障信号发送到指定的地方当断路器脱扣时依靠内部的微动开关使故障信号接通，换句话说，就是当手动分.合闸时，它不会有任何动作。

3、故障报警触点（FAL）故障报警触点在断路器过载或短路时动作

4、辅助开关（AX）辅助开关用于远程ON和OFF指示，每一个开关包含两个触点，并有一个共用连接端。断路器断开时，一个常开，一个昌闭，反之亦然。

5、欠压脱扣器（UVT）当电压下降到线电压额定值的35%—70%的时候，欠压脱扣器会使断路器自动脱扣。

这个动作是瞬时的，而且断路器不能再合闸，直到电压恢复到线电压的85%之后才能合闸而且必需在断路器合闸前就能得到工作电源

6、分励脱扣器（SHT）分励脱扣器响应外部外加电压信号分断机构。LS分励脱扣装置在断路器脱扣以后会自动切断信号电源。
