适用于TD/TS隔离塑壳断路器的热磁脱扣单元概述

Susol TD和TS型断路器能够安装使用热磁脱扣单元，热磁脱扣器提供磁保护和热保护，热保护也就是过载保护。根据安装方式有如下两种热磁脱扣单元：

TD型电流至160A的断路器使用内嵌式脱扣单元；

TS型电流至800A的断路器使用可更换的脱扣单元；

功能：配电保护——过流保护（固定式热保护或可调试热保护均可选择；短路保护功能（固定式磁保护或可调式磁保护均可选择；第四极的保护功能（4P3T型，中性线无保护；4P4T型50%在0.5XIN时，有中性线保护；4P4T型100%在1XIN时，有中性线保护）

热磁型：延时操作（当过电流产生时双金属片会发热并推动脱口杆旋转从而使断路器脱扣）瞬时操作（当产生很大的过电流时，衔铁会吸合，脱口杆会因电磁力而动作，从而使断路器脱扣）

热磁脱扣单分类及特性：

【FTU热磁固定式脱扣单元—热固定16A...800A额定电流；磁固定400A...8000A脱扣电流；可适用于TD100...TS800框架】。

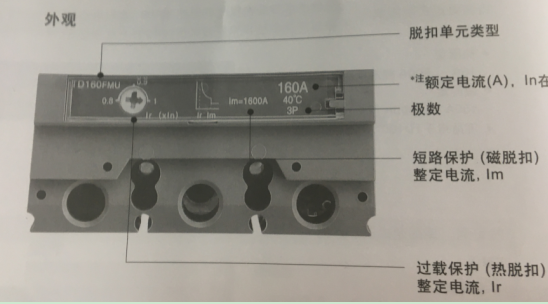

【FMU热可调，磁固定式脱扣单元—热可调16A...800A额定电流，调整范围0.8-1XIn；磁固定400A...8000A脱扣电流；可适用于TD100...TS800框架】。

【ATU热磁可调式脱扣单元—热可调100A...800A额定电流，可调范围0.8-1XIn；磁可调500A...8000A脱扣电流，可调范围5-10XIn；可适用于TS160...TS800框架】。
