LS电子脱扣单元ETS概况

电子脱扣单元也叫电磁脱扣器是脱扣器的一种，它只提供磁保护，也就是短路保护。电磁脱扣器的缺点是只能提供短路保护，其优点就是成本低，寿命长，受环境影响小。

标准型电子脱扣单元特点：

1） 【涵盖型号：ETS23\ETS33\ETS43】；

2）断路器的三个框架电流：250AF,630AF,800AF

3) 只有三极断路器可以使用

4）脱扣单元可安装在从TS100到TS800的N,H和L型上

5）脱扣单元的测试连接（AC/DC30mA-AC/DC100mA)

6) 保护：过载保护，短路保护

电子脱扣单元各型号的应用：

1）【ETS23 用于TS100/TS160/TS250】

2) 【ETS33用于TS400/TS630】

3)【 ETS43用于TS800】

多功能型电子脱扣器特点：

1）涵盖型号：ETM33/ETM43

2）过载保护设定电流范围ETM33，64-630A；ETM43，250-800A；

3）断路器有两种框架电流：630AF,800AF

4）ETM33和ETM43可以快速的安装在TS400/TS630/TS800的N,H和L型上。

5）只能在3极断路器上使用

多功能电子脱扣单元应用:

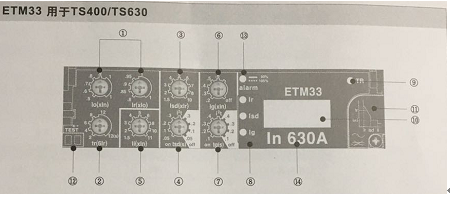

1) 【ETM33用于TS400,TS630】;短路保护，接地故障保护（E）,可选。ETM脱扣单元会检测三相电流的矢量和，当这个矢量和超出了设定电流的极限并且超过了延时时间，脱扣器就会动作。

2) 【ETM43用于TS800】,短路保护；接地故障保护（E），可选的。ETM脱扣单元测量三相电流的矢量和，如果矢量和不为零，则表示有漏电流存在。如果树脂的总和超过设定的电流阈值并且保持的时间大于延时时间，那么断路器将脱扣。

操作说明：

具有ZSI功能的ETM脱扣单元检测到故障，然后发送信号至上游断路器，它已设定好了延时时间且忽略其短延时和/或接地故障延时，并且无期望延时清除故障。

不具有ZSI,ETM脱扣单元检测到故障，然后对断路器进行期望延时脱扣。
